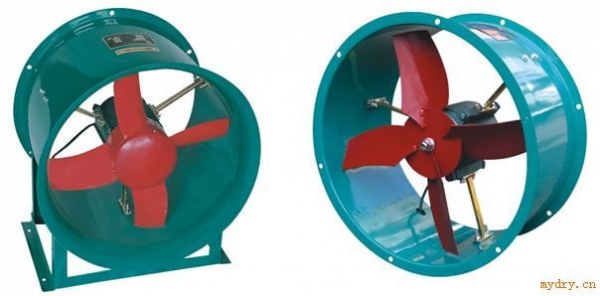

小型轴流风机的结构特点

      小型轴流风机的典型结构一般是气体从集流器进入。通过叶轮使气流获得能量，然后流入导叶，导叶将一部分偏转的气流动能变为静压能，最后，气流通过扩散筒将一部分轴向气流动能转变为静压能，然后从扩散筒流出，输入管路

      低压轴流式通风机的压力在490Pa以下，高压轴流式通风机的压力一般也在4900Pa以下，因此，相对于离心式通风机而言，轴流式通风机具有流量大、体积小，压头低的特点。
除上述的典型结构外，轴流通风机的型式和构造是多种多样的，小的轴流风机，其叶轮直径只有100多毫米，大的直径可有20多米。目前最大的轴流通风机的流量可达1500万m3/h。小型低压轴流通风机由叶轮、机壳和集流器等部件组成，通常安装在建筑物的墙壁或天花板上；大型高压轴流通风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。叶片均匀布置在轮毂上，数目一般为2～24。叶片越多，风压越高；叶片安装角一般为10°～45°，安装角越大，风量和风压越大。轴流式通风机的主要零件大都用钢板焊接或铆接而成。风机布置形式有立式、卧式和倾斜式三种。轴流通风机很多是电机直联传动的，也可通过其他装置进行变速传动。为了便于安装和维护，轴流风机广泛采用滚动轴承。
